Modulare Lüftungsgitter bieten einen ausgezeichneten Luftstrom und eine gewisse Regenabwehr, wahlweise mit sichtbaren oder verdeckten Pfosten.
EINTRITT
AUSTRITT
- Einfaches Lamellen-Design bietet ausgezeichneten Luftstrom und geringen Druckabfall
- Auswahl an Pfosten, um den gewünschten Effekt an der Fassade zu erzielen
Sichtbare Pfosten
Verdeckter Pfosten - Werden als vorgefertigte Module für eine effiziente Montage an die Baustelle geliefert
HAUPTMERKMALE
- Lamellenausrichtung: Horizontal
- Mullion Type: Sichtbarer / Verdeckter
- Tiefe des Wetterschutzgitter: 102mm / 150mm
- Lamellenabstand: 75 mm
- Gewicht: 12 kg/m2 basierend auf einer Modulgröße von 2 m x 2 m
Laden Sie das Datenblatt für Schnittdetails herunter
LEISTUNG
ZUSAMMENFASSUNG
- Klasse der Regeneindringung: A bis zu 3,5 m/s
- Luftstrom-klasse: 1 (Eintritt und Austritt)
- Luftstromkoeffizient Ce(Eintritt): 0,400
- Luftstromkoeffizient Cd(Austritt): 0,434
- K-Faktor (Eintritt/Austritt): 6,250 /5,309
EINTRITT
AUSTRITT
LEISTUNG BEI WINDGETRIEBENEM REGEN (EN 13030:2001)
| Kernluftwechselrate (m/s) | 0,0 | 0,5 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 |
|---|---|---|---|---|---|---|---|---|
| Klasse der Eindringung: (13 m/s und 75 mm/h) | D | D | D | D | D | D | D | D |
| Wirksamkeit (%) | 63,9 | 53,5 | 45,7 | 39,7 | 34,0 | 28,3 | 23,4 | 18,3 |
| Lüftung | Eintritt-Verlustkoeffizient Ce | 0,400 | Klasse 1 | Austritt-Verlustkoeffizient Cd | 0,434 | Klasse 1 | ||
WIDERSTAND GEGEN LUFTSTROM
EINTRITT (Ce)

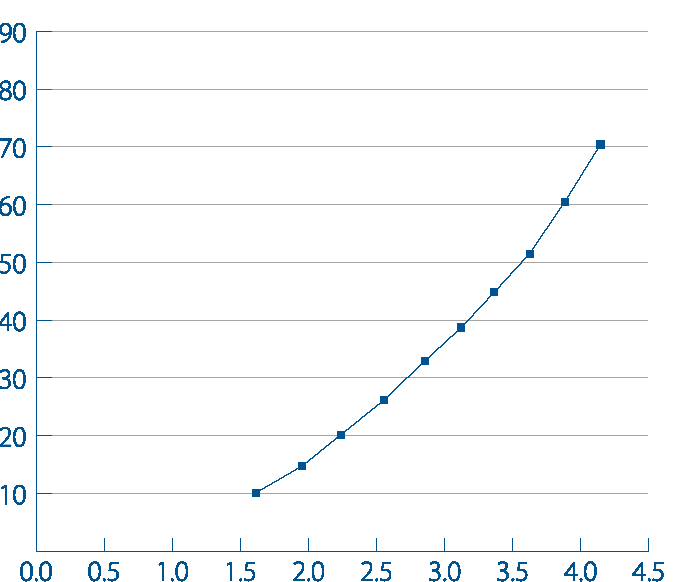

AUSTRITT (Cd)
Note: Basierend auf einer Größe von 1 m x 1 m. Kleinere Wetterschutzgitter können einen höheren Druckabfall haben.
MATERIALIEN UND OBERFLÄCHEN
MATERIALIEN
- Aluminiumlegierung 6063-T6
OBERFLÄCHENOPTIONEN
- Walzblank
- Klar oder farbig eloxiert
- Polyester Pulverbeschichtung matt (Standard) oder glänzend
OPTIONALE EXTRAS
- Glazing frame
- Traufblechwanne
- Geschlossene Paneele (einwandig oder isoliert)
- Vogel-/Nagatier-Schitzgitter, Insektenschutzgitter
- Wetterschutzgitter-Türelemente
- Bewegliche Lamellen
Spezifikation
Anleitung
Der Hauptgrund für die Verwendung von Louvres besteht darin, die Luftbewegung zu ermöglichen. Die Spezifikation von Wetterschutzgittern ist ein Gleichgewicht zwischen Form und Funktion, wobei das Aussehen der Wetterschutzfassade eine wichtige Rolle im Auswahlprozess spielt.
