RS-5900 - Wetterschutzgitter mit erhöhter Regenabwehr

  • RS-5900
  • 3D-Ansicht

RS-5900

3D-Ansicht

Leistungsstarke Wetterschutzgitter mit horizontalen Lamellen und sichtbaren Pfosten, die einen hervorragenden Schutz gegen das Eindringen von Wind-getriebenem Regen und einen guten Luftstrom bieten.

Null
Null

EINTRITT

Null

AUSTRITT

Null
  • Null
    Komplexes extrudiertes Lamellen-Design in vertikaler Anordnung für maximale Regenabwehrleistung
  • Null
    Kanäle in den Lamellen zum Sammeln und Ableiten von Wasser aus der Fassadenfläche mit Wetterschutzgittern
  • Null
    Sichtbare Pfosten, die sich den anderen Fassadenelementen angleichen. Unsichtbare Fugendetails können auf Wunsch realisiert werden
  • Null
    Werden als vorgefertigte Module für eine effiziente Montage an die Baustelle geliefert
  • Null
    Sichtschutz aus jedem Winkel
3D-Modell anzeigen
Datenblatt herunterladen
Testdaten ansehen

HAUPTMERKMALE

  • Lamellenausrichtung: Vertikal
  • Pfosten-Typ: Sichtbar
  • Lamellentiefe: 130 mm
  • Lamellenabstand: 38 mm
  • Gewicht:26 kg/m 2basierend auf einer2 m x2 m Modulgröße

Laden Sie das Datenblatt für Schnittdetails herunter

Datenblatt herunterladen

LEISTUNG

ZUSAMMENFASSUNG
  • Klasse der Regeneindringung: A bis zu 3,5 m/s
  • Luftstrom-klasse: 2 (Eintritt und Austritt)
  • Luftstromkoeffizient Ce(Eintritt): 0,342
  • Luftstromkoeffizient Cd(Austritt): 0,352
  • K-Faktor (Eintritt/Austritt): 8,550 /8,071
Null
Null

EINTRITT

Null

AUSTRITT

LEISTUNG BEI WINDGETRIEBENEM REGEN (EN 13030:2001)
Kernluftwechselrate (m/s)0,00,51,01,52,02,53,03,5
Klasse der Eindringung: (13 m/s und 75 mm/h)AAAAAAAA
Wirksamkeit (%)10099,9199,9299,9499,9610099,99100
LüftungEintritt-Verlustkoeffizient Ce0,342Klasse 2Austritt-Verlustkoeffizient Cd0,352Klasse 2
WIDERSTAND GEGEN LUFTSTROM

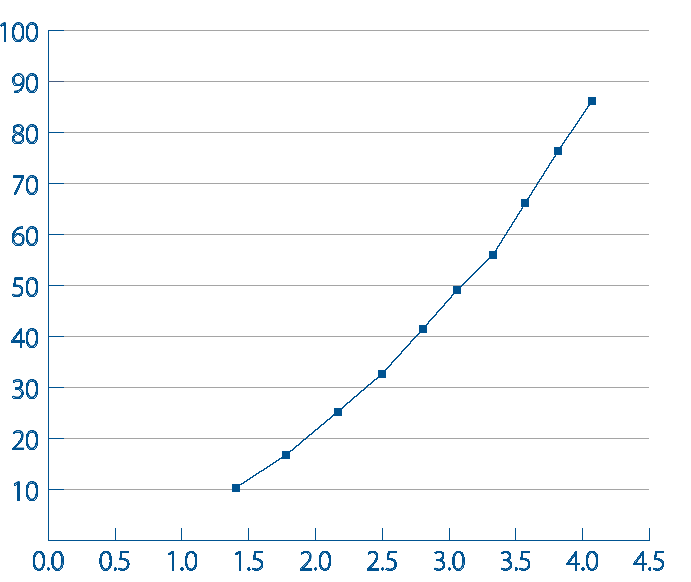

EINTRITT (Ce)

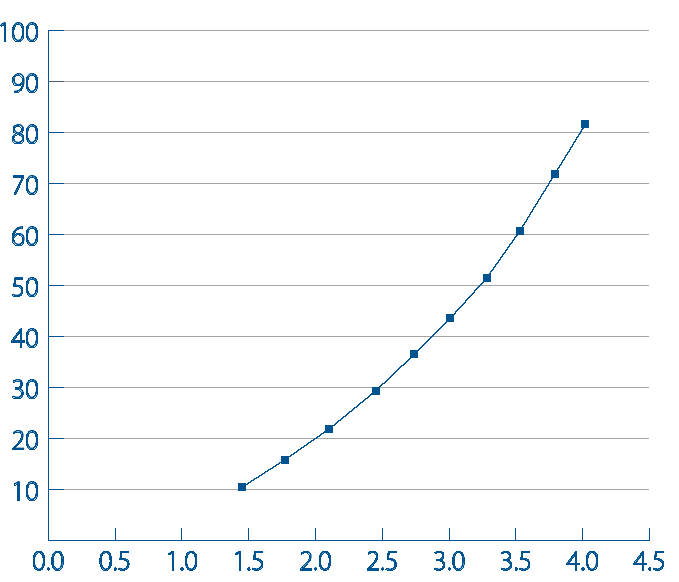

AUSTRITT (Cd)

Note: Basierend auf einer Größe von 1 m x 1 m. Kleinere Wetterschutzgitter können einen höheren Druckabfall haben.

MATERIALIEN UND OBERFLÄCHEN

MATERIALIEN
  • Aluminiumlegierung 6063-T6
OBERFLÄCHENOPTIONEN
  • Walzblank
  • Klar oder farbig eloxiert
  • Polyester Pulverbeschichtung matt (Standard) oder glänzend

OPTIONALE EXTRAS

  • Oberes Sturzprofil / Traufblech / Pfosten-Randabschlussplatten
  • Geschlossene Paneele (einwandig oder isoliert)
  • Vogel-/Nagatier-Schitzgitter, Insektenschutzgitter
  • Wetterschutzgitter-Türelemente
  • Bewegliche Lamellen
Zubehör
ZUSÄTZLICHE SICHERHEITSOPTIONEN
  • Explosionsgeschützte Option: Kann bis zu 12,6 psi Explosionsdruck bei einem Impuls von 77,8 psi-msec standhalten

PROJEKTE

Sehen Sie sich unsere Wetterschutzgitter-Projekte

Spezifikation

Anleitung

Der Hauptgrund für die Verwendung von Louvres besteht darin, die Luftbewegung zu ermöglichen. Die Spezifikation von Wetterschutzgittern ist ein Gleichgewicht zwischen Form und Funktion, wobei das Aussehen der Wetterschutzfassade eine wichtige Rolle im Auswahlprozess spielt.

  • Überlegungen zur Leistung
  • Überlegungen zum Gestaltung
  • Wetterschutzgitter-Tests und Klassifizierungen
Erfahren Sie mehr

Louver / Wetterschutzgitter

Wetterschutzgitter

Wir haben über 60 Jahre internationale Erfahrung in der Herstellung und Lieferung von Wetterschutzgittern. Wenn Sie unsere Systeme ausschreiben, erhalten Sie die Unterstützung eines engagierten Teams mit einem reichen Erfahrungsschatz und Gestaltungsmöglichkeiten.

Die Leistung unserer Wetterschutzgitter-Systeme wurde durch unabhängige, akkreditierte Testinstitutionen festgestellt. Darüber hinaus kann jede unserer Standard- oder maßgeschneiderten Lösungen in unserem eigenen Prüfstand verifiziert werden, um sicherzustellen, dass sie die vorgegebenen Leistungswerte unter realen Bedingungen erreichen.
