PL-5700 - Wetterschutzgitter mit erhöhter Regenabwehr

  • PL-5700
  • 3D-Ansicht

PL-5700

3D-Ansicht

Verdeckt hinter einem ansprechenden vorgesetzten Lochblech bieten Perform PL-5700 Wetterschutzgitter eine hervorragende Wetterleistung in Kombination mit gutem Luftstrom und Sichtschutz.

Null
Null

EINTRITT

Null

AUSTRITT

Null
  • Null
    Komplexes extrudiertes Lamellen-Design in vertikaler Anordnung für maximale Regenabwehrleistung
  • Null
    Mehrere Kanäle in den Lamellen zum Sammeln und Ableiten von Wasser aus der Fassadenfläche mit Wetterschutzgittern
  • Null
    Die vorgesetzte Aluminiumseite verdeckt das Wetterschutzgitter und bietet gleichzeitig ein modernes Erscheinungsbild

    Der Sichtschutz kann eloxiert oder mit Pulverbeschichtung geliefert werden. Wetterschutzgitter-Module mit schwarzer Pulverbeschichtung serienmäßig zur maximalen Abdeckung.

  • Null
    Sichtschutz aus jedem Winkel
3D-Modell anzeigen
Datenblatt herunterladen
Testdaten ansehen

HAUPTMERKMALE

  • Lamellenausrichtung: Vertikal
  • Pfosten-Typ: Verdeckt hinter vorgesetztem Lochblech
  • Lamellentiefe: 191 mm
  • Lamellenabstand: 51 mm
  • Gewicht: 32 kg/m2 basierend auf einer Modulgröße von 2 m x 2 m

Laden Sie das Datenblatt für Schnittdetails herunter

Datenblatt herunterladen

LEISTUNG

ZUSAMMENFASSUNG
  • Klasse der Regeneindringung: A bis zu 3,0 m/s
  • Luftstrom-klasse: 3 (Eintritt und Austritt)
  • Luftstromkoeffizient Ce(Eintritt): 0,252
  • Luftstromkoeffizient Cd(Austritt): 0,222
  • K-Faktor (Eintritt/Austritt): 15,747 /20,291
Null
Null

EINTRITT

Null

AUSTRITT

LEISTUNG BEI WINDGETRIEBENEM REGEN (EN 13030:2001)
Kernluftwechselrate (m/s)0,00,51,01,52,02,53,03,5
Klasse der Eindringung: (13 m/s und 75 mm/h)AAAAAAAA
Wirksamkeit (%)10010010010010010099,897,1
LüftungEintritt-Verlustkoeffizient Ce0,252Klasse 3Austritt-Verlustkoeffizient Cd0,222Klasse 3

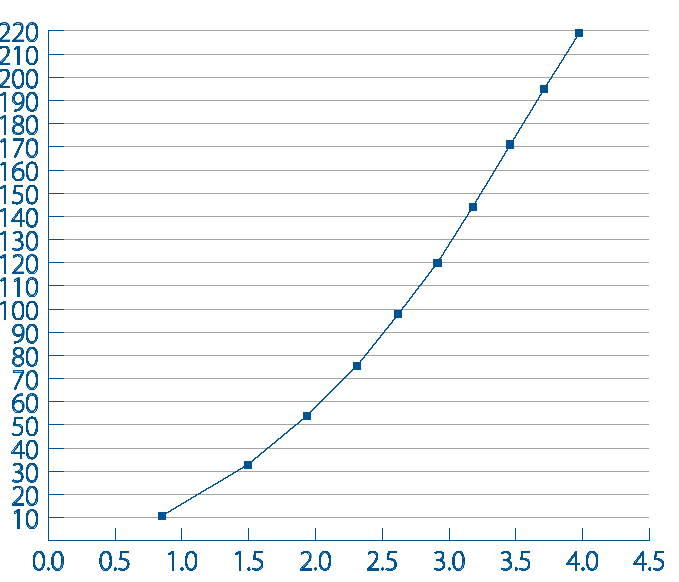

WIDERSTAND GEGEN LUFTSTROM

EINTRITT (Ce)

AUSTRITT (Cd)

Wetterbedingungen:
Perform Wetterschutzgitter sind nicht für Bereiche geeignet, in denen Löcher durch Schnee, Eis, Schmutz oder andere Arten von Verschluss verstopft werden können. Um ihre Leistung zu maximieren, Sachschäden zu vermeiden und eine sichere Umgebung zu schaffen, sollten sie regelmäßig überprüft und gewartet werden.

Note: Basierend auf einer Größe von 1 m x 1 m. Kleinere Wetterschutzgitter können einen höheren Druckabfall haben.

MATERIALIEN UND OBERFLÄCHEN

MATERIALIEN
  • Vorgesetztes Blatt: 3 mm dicke Aluminiumlegierung 1050 H14/H24 serienmäßig.
  • Lochmuster: Löcher mit 9,5 mm Durchmesser mit 12,7 mm versetzten Zentren und Abstand.
  • Wetterschutzgitter: Aluminiumlegierung 6063-T6.
OBERFLÄCHENOPTIONEN
  • Wetterschutzgitter: mattschwarze Pulverbeschichtung serienmäßig
  • Vorgesetztes Blatt:
    • Walzblankes Aluminium.
    • Klar oder farbig eloxiert
    • Polyester Pulverbeschichtung matt (Standard) oder glänzend

OPTIONALE EXTRAS

  • Oberes Sturzprofil / Traufblech / Pfosten-Randabschlussplatten
  • Geschlossene Paneele (einwandig oder isoliert)
  • Vogel-/Nagatier-Schitzgitter, Insektenschutzgitter
  • Wetterschutzgitter-Türelemente
  • Bewegliche Lamellen
Zubehör

PROJEKTE

Sehen Sie sich unsere Wetterschutzgitter-Projekte

Spezifikation

Anleitung

Der Hauptgrund für die Verwendung von Louvres besteht darin, die Luftbewegung zu ermöglichen. Die Spezifikation von Wetterschutzgittern ist ein Gleichgewicht zwischen Form und Funktion, wobei das Aussehen der Wetterschutzfassade eine wichtige Rolle im Auswahlprozess spielt.

  • Überlegungen zur Leistung
  • Überlegungen zum Gestaltung
  • Wetterschutzgitter-Tests und Klassifizierungen
Erfahren Sie mehr

Louver / Wetterschutzgitter

Wetterschutzgitter

Wir haben über 60 Jahre internationale Erfahrung in der Herstellung und Lieferung von Wetterschutzgittern. Wenn Sie unsere Systeme ausschreiben, erhalten Sie die Unterstützung eines engagierten Teams mit einem reichen Erfahrungsschatz und Gestaltungsmöglichkeiten.

Die Leistung unserer Wetterschutzgitter-Systeme wurde durch unabhängige, akkreditierte Testinstitutionen festgestellt. Darüber hinaus kann jede unserer Standard- oder maßgeschneiderten Lösungen in unserem eigenen Prüfstand verifiziert werden, um sicherzustellen, dass sie die vorgegebenen Leistungswerte unter realen Bedingungen erreichen.
