RSH-5700AL - Wetterschutzgitter mit erhöhter Regenabwehr

  • RSH-5700AL
  • 3D-Ansicht

RSH-5700AL

3D-Ansicht

Leistungsstarke Wetterschutzgitter bieten ausgezeichneten Schutz gegen das Eindringen von Wind-getriebenem Regen, guten Luftstrom und ein horizontal durchgängiges System an einer Fassade.

Null
Null

EINTRITT

Null

AUSTRITT

Null
  • Null
    Komplexes, extrudiertes Lamellen-Design für maximale Regenabwehrleistung
  • Null
    Mehrere Kanäle in den Lamellen und vertikalen Komponenten zum Sammeln und Ableiten von Wasser aus der Fassadenfläche mit Wetterschutzgittern
  • Null
    Wetterschutzgitterlamellen werden um zurückgesetzte schwarze Pfosten herum geschnitten, für eine horizontal durchgängige Linienoptik
  • Null
    Sichtschutz aus jedem Winkel
  • Null
    Werden als vorgefertigte Module für eine effiziente Montage an die Baustelle geliefert
3D-Modell anzeigen
Datenblatt herunterladen
Testdaten ansehen

HAUPTMERKMALE

  • Lamellenausrichtung: Horizontal
  • Pfosten-Typ: Versenkt
  • Lamellentiefe: 129 mm
  • Lamellenabstand: 51 mm
  • Gewicht: 27 kg/m2 basierend auf einer Modulgröße von 2 m x 2 m

Laden Sie das Datenblatt für Schnittdetails herunter

Datenblatt herunterladen

LEISTUNG

ZUSAMMENFASSUNG
  • Klasse der Regeneindringung: A bis zu 3,0 m/s
  • Luftstrom-klasse: 3 (Eintritt und Austritt)
  • Luftstromkoeffizient Ce(Eintritt): 0,289
  • Luftstromkoeffizient Cd(Austritt): 0,284
  • K-Faktor (Eintritt/Austritt): 11,973 /12,398
Null
Null

EINTRITT

Null

AUSTRITT

LEISTUNG BEI WINDGETRIEBENEM REGEN (EN 13030:2001)
Kernluftwechselrate (m/s)0,00,51,01,52,02,53,03,5
Klasse der Eindringung: (13 m/s und 75 mm/h)AAAAAAAB
Wirksamkeit (%)10010010099,899,999,899,998,7
LüftungEintritt-Verlustkoeffizient Ce0,289Klasse 3Austritt-Verlustkoeffizient Cd0,284Klasse 3
WIDERSTAND GEGEN LUFTSTROM

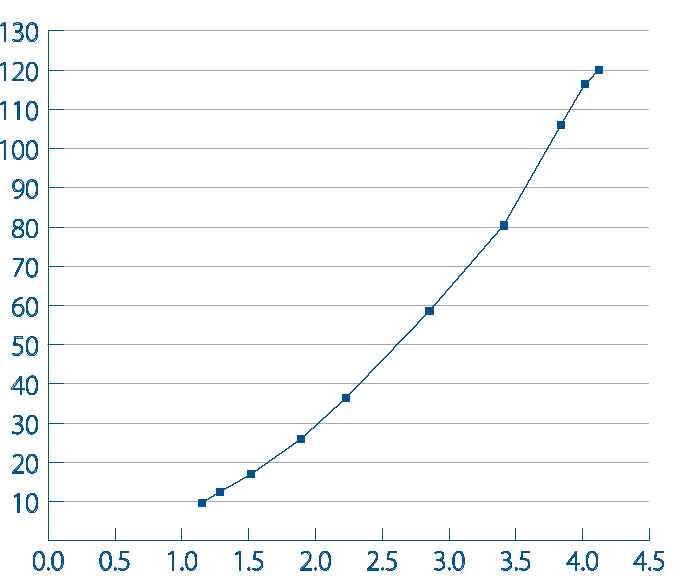

EINTRITT (Ce)

AUSTRITT (Cd)

Note: Basierend auf einer Größe von 1 m x 1 m. Kleinere Wetterschutzgitter können einen höheren Druckabfall haben.

MATERIALIEN UND OBERFLÄCHEN

MATERIALIEN
  • Aluminiumlegierung 6063-T6
OBERFLÄCHENOPTIONEN

Pfosten: mit schwarzer Pulverbeschichtung (als Standard).
Wetterschutzgitterlamellen und Perimeter-Rahmen:

  • Walzblank
  • Klar oder farbig eloxiert
  • Polyester Pulverbeschichtung matt (Standard) oder glänzend

OPTIONALE EXTRAS

  • Oberes Sturzprofil / Traufblech / Pfosten-Randabschlussplatten
  • Geschlossene Paneele (einwandig oder isoliert)
  • Vogel-/Nagatier-Schitzgitter, Insektenschutzgitter
  • Wetterschutzgitter-Türelemente
  • Bewegliche Lamellen
Zubehör

PROJEKTE

Sehen Sie sich unsere Wetterschutzgitter-Projekte

Spezifikation

Anleitung

Der Hauptgrund für die Verwendung von Louvres besteht darin, die Luftbewegung zu ermöglichen. Die Spezifikation von Wetterschutzgittern ist ein Gleichgewicht zwischen Form und Funktion, wobei das Aussehen der Wetterschutzfassade eine wichtige Rolle im Auswahlprozess spielt.

  • Überlegungen zur Leistung
  • Überlegungen zum Gestaltung
  • Wetterschutzgitter-Tests und Klassifizierungen
Erfahren Sie mehr

Louver / Wetterschutzgitter

Wetterschutzgitter

Wir haben über 60 Jahre internationale Erfahrung in der Herstellung und Lieferung von Wetterschutzgittern. Wenn Sie unsere Systeme ausschreiben, erhalten Sie die Unterstützung eines engagierten Teams mit einem reichen Erfahrungsschatz und Gestaltungsmöglichkeiten.

Die Leistung unserer Wetterschutzgitter-Systeme wurde durch unabhängige, akkreditierte Testinstitutionen festgestellt. Darüber hinaus kann jede unserer Standard- oder maßgeschneiderten Lösungen in unserem eigenen Prüfstand verifiziert werden, um sicherzustellen, dass sie die vorgegebenen Leistungswerte unter realen Bedingungen erreichen.
